 Transmissor de FM simples e potente

Ver o tópico anterior Ver o tópico seguinte Ir em baixo
AutorMensagem
renatoscp



Mensagens : 11
Data de inscrição : 21/06/2015

MensagemAssunto: Transmissor de FM simples e potente   Dom Jun 21, 2015 7:58 pm



Este pequeno transmissor pode chegar a mais de 1 km em condições favoráveis de emissão. A modulação pode ser feita tanto, por um microfone de eletreto, ou outra fonte de áudio (remova R1). A freqüência é dada por CV (trimmer comum de 2-20 ou 3-30pF) e L1 4 ou 5 voltas de fio esmaltado 22 AWG, com diâmetro de 1 cm com núcleo de ar.

Atente para os capacitores que deverão ser cerâmicos. A antena deve possuir de 15 a 40 cm. Para a transmissão ligue um receptor de FM(rádio) nas proximidades a meio volume numa freqüência livre (que não haja nenhuma rádio operando), com uma chave de madeira/plástico, gire o parafuso de CV até captar o sinal mais forte do transmissor, pois pode ser captado um sinal espúrio. Se tiver dificuldades de ajustes, retire a bobina e a enrole novamente com mais ou menos espira. Abaixo temos o esquema do circuito do transmissor de FM. Atente para pinagem do transistor 2n2218. Mic1 é um microfone de eletreto de dois terminais, O resistor R1 faz a polarização do microfone, talvez seja necessário alterar o valor de R1 para adaptar a seu microfone, valores de 2.7k até 10k podem ser testados. De preferência use placa de fibra de vidro, que é a adequada para alta freqüência. Talvez para melhor estabilidade de freqüência seja necessário colocar a antena na segunda espira da bobina, solde o pedaço de fio usado como antena na segunda espira da bobina L1.


Lista de Material
Resistores 5% 1/4 w:
R1= 10 kΩ (Marrom, preto, laranja, ouro)
R2= 6,8kΩ (azul, violeta, vermehlo, ouro).
R3=4,7kΩ (amarelo, violeta, vermelho, ouro.)
R4= 39Ω (laranja, branco, preto, ouro.)
Capacitores cerâmico
C1=100 nF (104 ou 100n ou 0.1)
C2=6,8 nF (6800 ou 6n8 ou 682)
C3= 6.8pF (6p8 ou 6.Cool
C4= 100 nF (100n, ou 0.1 ou 104)
C5= trimmer CV 3-30 pF.
Transistor:
T1= 2n2218 ou equivalente.
Diversos:
L1= veja texto
G1= Bateria de 9 a 12 volts alcalina.
Mic= microfone de eletreto.

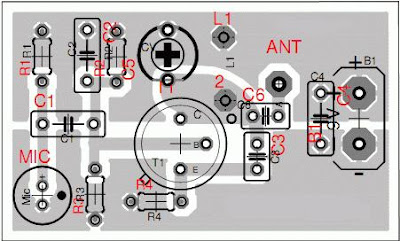

Diversos= Placa de circuito impresso, fio antena, solda, etc.

Pinos do transistor 2N2218 visto por baixo:
